DVI USB2.0 CAT6/光 延長分配器 9DU
概要
- DVI・USB over IP延長分配器
USB HID（キーボード、マウス）、USB2.0デバイス（ストレ－ジ、プリンター、バーコードリーダー等）使用可
- 音声入出力、双方向RS232、片方向IR対応
- CAT6ケーブル使用時ワンホップ125m、ギガビットイーサスイッチ（ジャンボフレーム対応不要）により更に延長可
- 光ファイバ使用可
標準は1LC MMFで2km または 1LC SMFで20km。
SFPモジュール交換により、2LC、1SC等へ変更可。
- アクティブ信号の解像度、リフレッシュレートは3840x2160@30、HDCP対応。重畳音声も可。
- EDIDキャプチャ可能
- 9HU（HDMIモデル）と送受信器互換性あり ＊ 9HUと内部構造同じ
使用イメージ

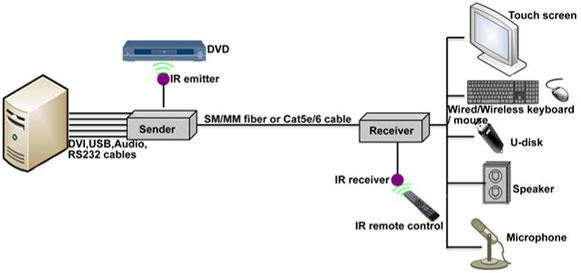

１．単純延長
２．分配延長
機器詳細
DVI送信器（9DU-TX）
| a. ビデオＬＥＤ（黄） |
| b. リンクＬＥＤ（緑） |
| c. 電源ＬＥＤ（赤） |
| d. ＵＳＢ Ｔｙｐｅ-Ｂ（ＰＣ接続） |
| e. 接地端子 |
| f. ＤＶＩ入力（ＰＣ接続） |
| g. 音声入力（３．５ｍｍミニジャック） |
| h. マイク出力（３．５ｍｍミニジャック） |
| i. 光ファイバーポート |
|
・１ＬＣ標準、ＭＭＦ／ＳＭＦ共に使用可 |
| ・ＳＦＰモジュール交換可 |
| j. ＬＡＮポート（ＲＪ４５） |
| k. ＩＲ出力（３．５ｍｍミニジャック） |
| l. ＲＳ２３２接続ポート (３ピン フェニックスコネクタ) |
| m. 電源ジャック（１２Ｖ） |
DVI受信器（9DU-RX）
| 1. ビデオＬＥＤ（黄） |
| 2. リンクＬＥＤ（緑） |
| 3. 電源ＬＥＤ（赤） |
| 4. ＵＳＢ Ｔｙｐｅ-Ａ ｘ ２ |
| 5. ＵＳＢ Ｔｙｐｅ-Ａ ｘ ２ |
| ＊上記4と5の全４ポートはＵＳＢ２．０仕様 |
| 6. 接地端子 |
| 7. ＤＶＩ出力（ディスプレイ接続） |
| 8. スピーカー出力（３．５ｍｍミニジャック） |
| 9. マイク入力（３．５ｍｍミニジャック） |
| 10. 光ファイバーポート |
|
・１ＬＣ標準、ＭＭＦ／ＳＭＦ共に使用可 |
| ・ＳＦＰモジュール交換可 |
| 11. ＬＡＮポート（ＲＪ４５） |
| 12. ＩＲ入力（３．５ｍｍミニジャック） |
| 13. ＳＷ３ |
| ・ＵＳＢデバイスの使用権確保 （1対多接続時） |
| ・ＲＳ２３２データレート選択 （ＳＷ２押下で決定） |
| 14. ＳＷ２ |
| ・ＯＳＤメニュー選択 |
| ・ＥＤＩＤ更新 |
| ・マイク入力使用権確保 （1対多接続時） |
| 15. ＲＳ２３２接続ポート (３ピン フェニックスコネクタ) |
| 16. 電源ジャック（１２Ｖ） |
備考
DVI送信器（9DU-TX）とHDMI受信器（9HU-RX）、HDMI送信器（9HU-TX）とDVI受信器（9DU-RX）は
互換性あり。混在使用可。
諸元
| 項目 | 各ユニット | ||
| ビデオ | 最大解像度3840x2160@30、HDMI1.4、HDCP対応 | ||
| オーディオ | DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD | ||
| RJ45 |
ギガビットイーサネット CAT6ケーブル使用時ワンホップ125m |
||
| 光インターフェース |
標準：1LC MMF 2km または 1LC SMF 20km 波長：850nm/1310nm/1550nm |
||
| 消費電力 | 3W 以下 | ||
| 電源アダプター | 12V/2A | ||
| 重量 | 1.2 kg | ||
| サイズ（L x W x H） | 131 × 93 × 32 mm | ||
| 筐体材質 |
アルミニウム |
||
| 動作温度 |
-15˚C ~ 55˚C |
||
| 保管温度 | -40˚C ~ 80˚C | ||
| 相対湿度 | 0 ~ 95% RH （結露なきこと） | ||
| 安全規格 | FCC、CE、RoHS | ||
同梱物
| 内容 | 数量 | 備考 | |||||||||||
| a | DVI送信器（9DU-TX） | 1 | |||||||||||
| b | DVI受信器（9DU-RX） | 1 | |||||||||||
| c | DVIケーブル | 1 | |||||||||||
| d | USB Type-B to Type-A ケーブル | 1 | |||||||||||
| e | 3.5mmオーディオケーブル | 1 | 発注時オプション | ||||||||||
| f | 12V/2A 電源アダプター | 2 | |||||||||||
| g | IRエッミター／レシーバーセット | 1 | |||||||||||
| h | RS232 3ピン to D-sub 9ピンケーブル | 2 | 発注時オプション | ||||||||||
| i | 増設用 DVI受信器（9DU-RX） | 任意 | オプション | ||||||||||
| j | 増設用 HDMI受信器（9HU-RX） | 任意 | オプション | ||||||||||
