VGA･USB2.0 KVM延長切替器 VGA-131
概要
-
VGA KVM over IP延長器（CAT5e/CAT6ケーブル使用時ワンホップ100m～120m、L2スイッチを用いて延長可能）
-
VGA KVM over IP切替器（L2スイッチ経由で遠隔PCをホットキー切替）
-
USB HID（キーボード、マウス）、USB2.0デバイス（ストレ－ジ、プリンター、バーコードリーダー等）使用可能
-
EDIDキャプチャ可能
- 1920x1200@60 対応
注記：
- L2スイッチは、8Kジャンボフレーム・IGMP対応ギガビットイーサ使用のこと
- 出荷時設定はマルチキャスト
- DVI-131（DVI品）送受信器 HDMI-131（HDMI品）送受信器 と混在使用可（送信器総計は16台まで）
使用イメージ
１．KVM単純延長

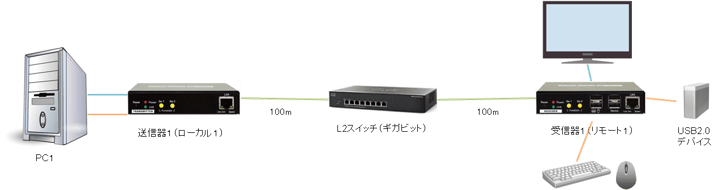

２．KVM L2スイッチ経由延長
３．KVM マトリックススイッチ アプリケーション
機器詳細

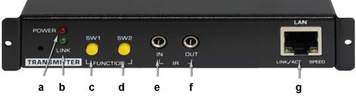

VGA-131送信器（VGA-131T）
| a. 電源ＬＥＤ（赤） | h. 電源ジャック（９Ｖ） |
| b. リンクＬＥＤ（緑） | i. ＵＳＢ Ｔｙｐｅ-Ｂ（ＰＣ接続） |
| c. ＳＷ１（リンクＯＮ/ＯＦＦ） | j. ＲＳ２３２接続ポート（ＲＪ１２） |
| d. ＳＷ２（グラフィック/ビデオモード切替） | k. マイク入力（３．５ｍｍミニジャック） |
| e. ＩＲ入力 | l. スピーカー出力（３．５ｍｍミニジャック） |
| f. ＩＲ出力 | m. ＶＧＡ入力（ＰＣ接続） |
| g. ＬＡＮポート（ＲＪ４５） |
VGA-131受信器（VGA-131R）
| 1. 電源ＬＥＤ（赤） | 9. 電源ジャック（９Ｖ） |
| 2. リンクＬＥＤ（緑） | 10. ＵＳＢ Ｔｙｐｅ-Ａ（ＨＩＤ、キーボード・マウス接続） |
| 3. ＳＷ１（リンクＯＮ/ＯＦＦ） | 11. ＲＳ２３２接続ポート（ＲＪ１２） |
| 4. ＳＷ２（グラフィック/ビデオモード切替） | 12. マイク入力（３．５ｍｍミニジャック） |
|
5. ＩＲ入力 |
13. スピーカー出力（３．５ｍｍミニジャック） |
| 6. ＩＲ出力 | 14. ＶＧＡ出力（ディスプレイ接続） |
| 7. ＵＳＢ Ｔｙｐｅ-Ａ（ＵＳＢ２．０デバイス接続） | |
| 8. ＬＡＮポート（ＲＪ４５） |
キーボードホットキー操作 － 受信器（リモート側）から
- 送信器切替
- 接続送信器へのEDID設定
- 同一送信器に複数受信器同時接続時、USB2.0デバイスの使用権確保（上記7） 【備考：マルチキャストにおいて】
諸元
| 項目 |
VGAｰ131 送信器 |
VGA-131 受信器 | |
| 本体電源 | 9V DC | ||
| 消費電力 | 6.0 W | 5.5 W | |
| 重量 |
480 g |
480 g |
|
| サイズ（L x W x H） | 120 x 135 x 26 mm | ||
| 筐体材質 |
メタル |
||
| 動作温度 |
0˚C ~ 40˚C |
||
| 保管温度 | -20˚C ~ 60˚C | ||
| 相対湿度 | 0 ~ 90% RH （結露なきこと） | ||
| 安全規格 | FCC、CE、RoHS | ||
