HDMI 延長分配器 HE-4K
概要
- HDMI over IP 一対多 延長分配器（CAT6ケーブル使用時：ワンホップ140m、CAT5eケーブル：同120m）
- L2ギガビットスイッチを用いた放射状接続、および デイジーチェーン受信器（HELR-4K）を組み合わせて
ビルディングブロックでモニター延長増設
- 3840x2160@30、HDCP対応
- 7.1チャンネルLPCM（192KHz）対応
- EDIDキャプチャ機能
- デイジーチェーン受信器（HELR-4K）は、最大モニター数250台、最長2.5km
注記：最大データレート850Mbpsなので、L2スイッチは ギガビットイーサ使用のこと（ジャンボフレーム対応不要）
接続イメージ
１．単純延長
２．L2スイッチによる分配延長
３．デイジーチェーンによる分配延長

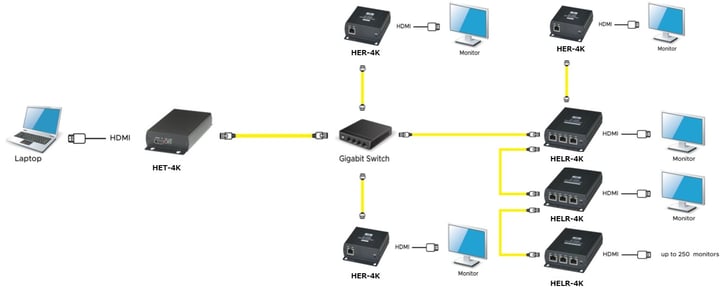

４．L2スイッチとデイジーチェーンを組み合わせた分配延長
機器詳細
端子レイアウト
送信器

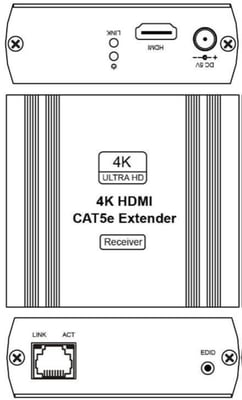

受信器
デイジーチェーン受信器
備考：小型のイーサネットハブ内蔵
諸元
| 項目 | 送信器 |
受信器 |
デイジーチェーン受信器 |
| HDMI入力 | HDMI Type-A x 1 |
ー |
ー |
| HDMI出力 | ー |
HDMI Type-A x 1 |
HDMI Type-A x 1 |
|
RJ45 |
1 | 1 |
３ |
| 外部電源 | 5V/2A (PSE準拠) | ||
| 消費電流 |
400mA (Typical) 550mA (Max) |
300mA (Typical) 960mA (Max) |
600mA (Typical) 1400mA (Max) |
| 重量 | 230 g | 230 g | 300 g |
| サイズ(mm) | 88 x 110 x 30 | 88 x 110 x 30 | 88 x 145 x 30 |
| 筐体材質 | メタル | ||
| 動作温度 |
0˚C ~ 50˚C |
||
| 相対湿度 | 0 ~ 90% RH （結露なきこと） | ||
| 安全規格 | FCC、CE、RoHS | ||
