HDMI･VGA USB 延⻑切替器 (ビデオウォール対応) U133
概要
- IP ユニバーサル送受信器
- HDMI･DVI･VGA 信号の混在使用可
＊HDMI 使用時3840x2160@30、HDCP2.2 対応
- USB HID（キーボード、マウス）、USB2.0 デバイス（ストレ－ジ、プリンター、バーコードリーダー等）使用可
- CAT6、光ファイバーのシステム内混在使用可
- ソース延⻑、切替、ビデオウォール機能
- 直感的OSD によるソース切替操作 ＊ホットキー切替も可
- 他ソースのプル、他ディスプレイへの自ソースプッシュ可
- EDID キャプチャ機能
- ビデオウォール対応（Web インターフェース設定）
注記：
- L2 スイッチは、ジャンボフレーム8K 以上・IGMP 対応ギガビットイーサ使用のこと。
- POE モデルもあり。ご相談ください。
- SFP モジュールは、市販品使用可（ご使用者調達）。
使用イメージ

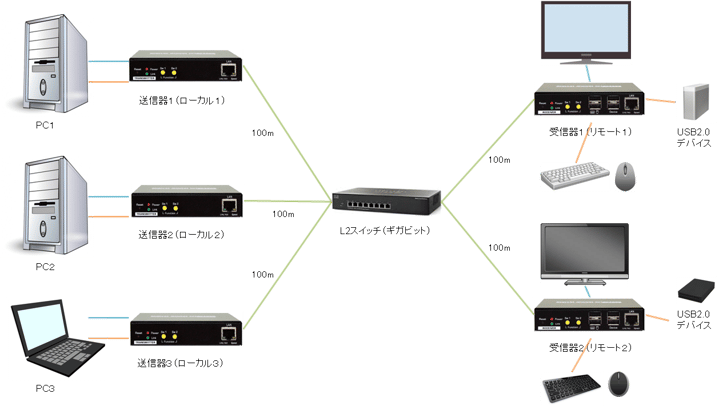

Ａ．マトリックススイッチ
受信器での送信器切替画面
| １．送信器リスト |
| ２．送信器接続状況 |
| ３．送信器設定の入口 |
| ４．OSDログアウト |
| ５．受信器設定の入口 |
| ６．OSD閉じ |
| ７．送信器リストページ送り |
| ８．ソースプル･プッシュ画面移行 |

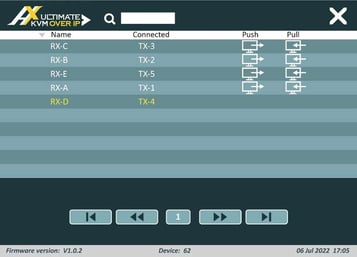

受信器でのソースプル･プッシュ操作

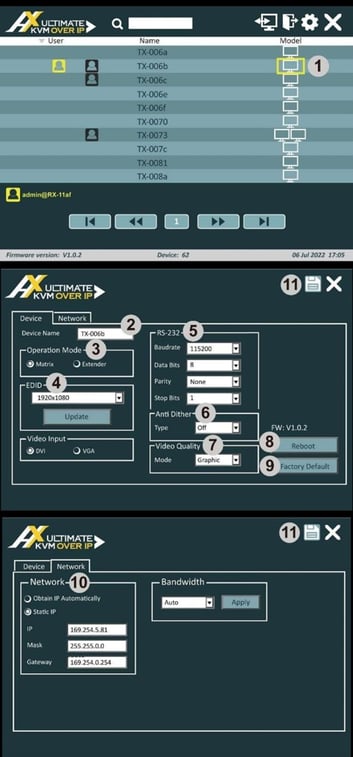

受信器での送信器設定画面
| １．送信器設定の入口 |
| ２．送信器ネーミング |
| ３．動作モード選択（マトリックス常時使用推奨） |
| ４．EDID設定（必要時） |
| ５．RS232パラメータ設定 |
| ６．ディザリング調整（デフォルト：なし） |
| ７．映像モード選択（デフォルト：自動） |
| ８．再起動 |
| ９．工場出荷時状態へ |
|
|
| １０．ネットワーク設定 |
| （デフォルト：IPアドレス自動取得、データレート自動） |
| １１．設定保存 |
Ｂ．ビデオウォール
複数ソース使用によるビデオウォール事例

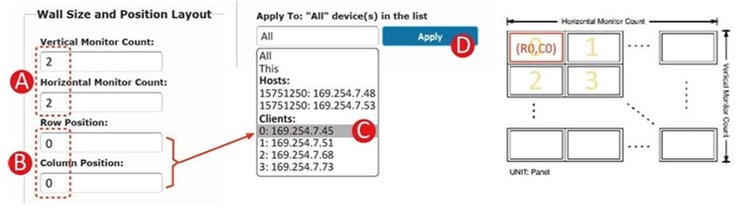

受信器でのWebインターフェース設定画面
機器詳細

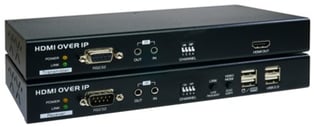

U133送信器（U133T）
| 1. 電源ＬＥＤ（橙） |
| 2. リンクＬＥＤ（緑） |
| 3. ＲＳ２３２ PC接続ポート |
| 4. ＩＲ出力 |
| 5. ＩＲ入力 |
| 6. ＨＤＭＩローカル出力 |
| 21. リンク切断接続ボタン |
| 22. ＵＳＢ２．０デバイス接続ボタン |
| 29. ＤＩＰスイッチ（現在未使用） |
| 7. 再起動ボタン |
| 8. ＬＡＮポート（ＲＪ４５） |
|
9. ＳＦＰソケット （ＳＦＰモジュール挿入時 ＲＪ４５ポート無効） |
| 10. ＨＤＭＩ入力（ＰＣ接続） |
| 11. ソース切替スイッチ（ＨＤＭＩ／ＶＧＡ） |
| 12. ＵＳＢ Ｔｙｐｅ-Ｂ PC接続ポート |
| 13. ＶＧＡ入力 |
| 14. ライン入力（３．５ｍｍミニジャック） |
| 15. ライン出力（３．５ｍｍミニジャック） |
| 16. 電源ジャック（１２Ｖ） |
| 17. 接地端子 |
U133受信器（U133R）
| 1. 電源ＬＥＤ（橙） |
| 2. リンクＬＥＤ（緑） |
| 18. ＲＳ２３２ デバイス接続ポート |
| 19. ＩＲ出力 |
| 20. ＩＲ入力 |
| 21. リンク切断接続ボタン |
| 22. ＵＳＢ２．０デバイス接続ボタン |
|
23. ＵＳＢ Ｔｙｐｅ-Ａ （ＨＩＤ、キーボード・マウス接続） |
|
24. ＵＳＢ２．０ Ｔｙｐｅ-Ａ デバイス接続 |
|
29. ＤＩＰスイッチ（現在未使用） |
| 7. 再起動ボタン |
| 8. ＬＡＮポート（ＲＪ４５） |
|
9. ＳＦＰソケット （ＳＦＰモジュール挿入時 ＲＪ４５ポート無効） |
| 16. 電源ジャック（１２Ｖ） |
| 17. 接地端子 |
| 25. ＨＤＭＩ出力 |
| 26. ＶＧＡ出力 |
| 27. ライン入力（３．５ｍｍミニジャック） |
| 28. ライン出力（３．５ｍｍミニジャック） |
諸元
| 項目 |
U133 送信器 |
U133 受信器 | |
| 本体電源 | 12V DC | ||
| 消費電力 | 8.1 W | 7.1 W | |
| 重量 |
570 g |
570 g |
|
| サイズ（L x W x H） | 217.5 x 105 x 30 mm | ||
| 筐体材質 |
メタル |
||
| 動作温度 |
0˚C ~ 40˚C |
||
| 保管温度 | -40˚C ~ 60˚C | ||
| 相対湿度 | 0 ~ 90% RH （結露なきこと） | ||
| 安全規格 | FCC、CE、RoHS | ||
