DP1.2/USB2.0 CAT/MMF/SMF 延長器 DP140
概要
-
DP1.2／USB2.0／RS232／IR over IP延長器
-
3840x2160@60、HDCP2.3対応
-
CAT5e／CAT6ケーブル使用時、ワンホップ100m、L2スイッチを用いて更に延長可能
-
市販SFP使用時、最長20Km延長
-
DIPスイッチ設定による1対１通信
-
USB HID（キーボード、マウス）、USB2.0デバイス（ストレ－ジ、プリンター、バーコードリーダー等）使用可能
-
LPCM／DTS／Dolby／Dolby Atmosオーディオ対応
- EDID自動取得
注記
L2スイッチは、ジャンボフレーム対応ギガビットイーサ使用のこと
使用イメージ

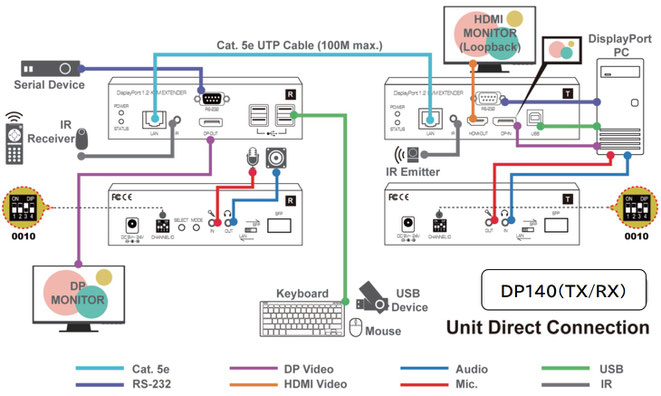

１．直接接続

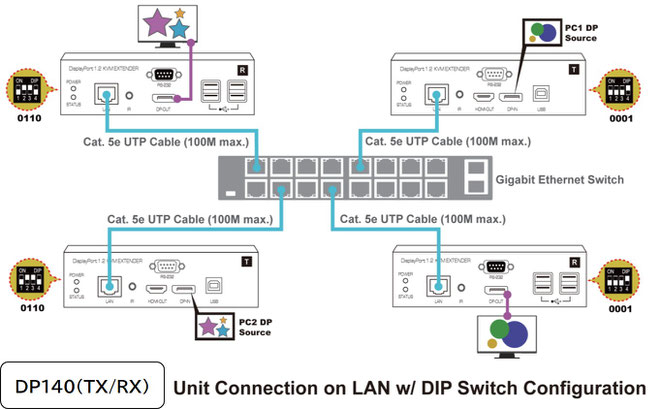

２．L2スイッチ経由接続
機器詳細

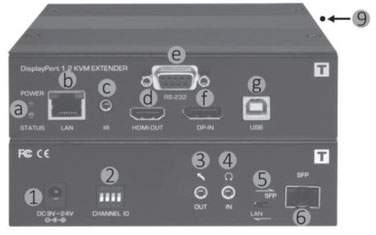

DP140TX（送信器）

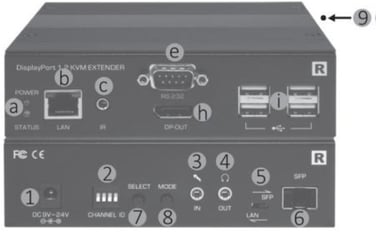

DP140RX（受信器）
a 電源ＬＥＤ（赤） ステ－タスＬＥＤ（緑）
b ＲＪ４５
c ＩＲ用３．５ｍｍミニジャック
(ＴＸ：ＩＲ出力 ＲＸ：ＩＲ入力)
d ＨＤＭＩローカルポート
e ＲＳ２３２接続ポート （ＴＸ：メス ＲＸ：オス)
f ＤＰ入力 （ＰＣ接続）
g ＵＳＢ２．０ Ｔｙｐｅ-Ｂ （ＰＣ接続）
h ＤＰ出力（モニター接続）
i ＵＳＢ２．０ Ｔｙｐｅ-Ａ x ４
（ＵＳＢデバイス接続）
① 電源ジャック（１２Ｖ）
② ＤＩＰスイッチ
（Ｌ２スイッチで集約時 １６TX／１６RXペア設定可能）
③ マイク用３．５ｍｍミニジャック
(ＴＸ：出力 ＲＸ：入力)
④ オーディオ用３．５ｍｍミニジャック
(ＴＸ：入力 ＲＸ：出力)
⑤ スライドスイッチ（ＣＡＴ／ＳＦＰ選択）
⑥ ＳＦＰソケット
⑦ ＳＥＬＥＣＴボタン（ＲＳ２３２ボーレート選択）
⑧ ＭＯＤＥボタン
（ＲＳ２３２ボーレート／ＭＡＣアドレス／
ＩＰアドレス 表示切替）
⑨ 凹型リセットボタン
| 項目 | DP140TX | DP140RX | |
| 電源供給 | 12V/2A 外部電源アダプター | ||
| 消費電力 | 7.5W | 6.5W | |
| 重量 | 486 g | 500 g | |
| サイズ | 142 x 104 x 43 mm | ||
| 筐体材質 | メタル | ||
| 動作温度 | 0˚C ~ 55˚C | ||
| 保管温度 | -20˚C ~ 70˚C | ||
| 相対湿度 | 0 ~ 90% RH （結露なきこと） | ||
| 安全規格 | FCC、CE、RoHS、WEEE | ||
同梱物
| 内容 | 数量 | |||
| a | DP140TX（送信器） | 1 | ||
| b | DP140RX（受信器） | 1 | ||
| c | 電源アダプター（12V/2A） | 2 | ||
| d | DP1.2ケーブル（1.2m） | 1 | ||
| e | USB2.0 Type-B to Type-A ケーブル（1.2m） | 1 | ||
| f | IRエミッター／レシーバー | 1 | ||
