USB3.0/2.0/1.1/1.0/RS232 CAT延長器 U3H
概要
-
USB3.0（5Gbps）で、ホスト・デバイス間をCAT6aで 最長100m延長（HDBaseT使用）
-
全USB転送方式をサポート（アイソクロナス、コントロール、バルク、インタラプト）
-
ホスト・デバイスともUSB3.0/2.0/1.1/1.0互換
-
デバイス接続ポートは四つ
USBカメラ、USBストレージ、USBドッキングステーション、USBハブ、USBタッチパネル等、使用可
-
プラグアンドプレイ（ドライバ インストール不要）
-
RS232延長サポート
-
マウンティングキット付き（ウォール、ラック、DINレール）
注記
- DisplayLinkサポート
- DisplayPort Alternate非対応
- Power Delivery、Quick Charge非対応
- CAT6a以上のケーブル使用のこと

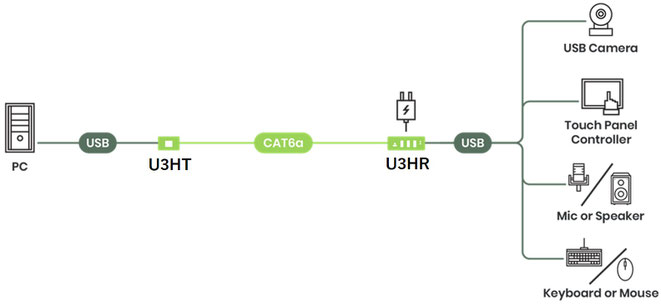

使用イメージ

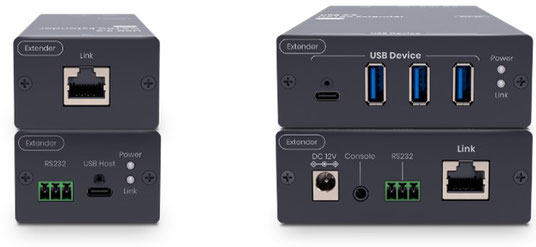

機器詳細
ホストユニット（U3HT）
| ① HDBaseTポート（RJ45） |
| ② RS232ポート |
| ③ USB Type-Cホストポート |
| ④ 電源／リンクＬＥＤ |
デバイスユニット（U3HR）
| ① 電源ジャック（12Ｖ） |
| ② ファームウェア更新ポート |
| （3.5mm ミニジャック to DB9ケーブル付属） |
| ③ RS232ポート |
| ④ HDBaseTポート（RJ45） |
| ⑤ USBデバイスポート |
| （USB Type-C x 1、USB Type-A x 3） |
| ⑥ 電源／リンクＬＥＤ |
諸元
| 項目 | U03HT | U03HR | |
| 電源供給 | 5V（ホストから） | 12V/1.5A 外部電源アダプター | |
| 消費電力 | 2W | 2.76W（USBデバイス未接続時） | |
| サイズ | 50 x 93 x 32mm | 87 x 123 x 32mm | |
| 重量 | 128g | 259g | |
| 動作温度 | 0˚C ~ 55˚C | ||
| 保管温度 | -40˚C ~ 80˚C | ||
| 相対湿度 | 0 ~ 95% RH （結露なきこと） | ||
| 安全規格 | FCC、CE、RoHS | ||
同梱物
| 内容 | 数量 | ||||||||
| a | USBホストユニット（U03HT） | 1 | |||||||
| b | USBデバイスユニット（U03HR） | 1 | |||||||
| c | 電源アダプター（12V/1.5A） | 1 | U03HR 用 | ||||||
| d | RS232TB（ターミナルブロック） | 2 | |||||||
| e | USB Type-C to Type-A ケーブル | 1 | 1m 10Gbps対応 | ||||||
| f | ３ピンミニジャック to D-sub 9ピンケーブル | 1 | ファームウェア更新用 | ||||||
| g | マウンティングキット | 2 | |||||||
