VGA・オーディオ・RS232 KVM CAT延長器 KVMAR-EX300
概要
- VGA・オーディオ・RS232 KVM延長器
（CAT5e/CAT6ケーブル使用時 1920x1200@60、300m）
- ホットキー、直観的OSDによる操作または設定
- 画質調整機能（RGBスキュー、明るさ、シャープネス）
- RX（受信器）側で、TX（送信器）接続PCとRX接続PCを切替え使用可能 － RXフロントスイッチ・ホットキーから
- TX EDID設定（RXまたはTX接続モニターのEDID使用）
－ RXでOSD・ホットキーから
- RX接続コンソール制御可能（ON/OFF/View Only）
－ TXでフロントスイッチ・ホットキーから
- TXとTX側PC、RXとRX側PCは、USBまたはPS2接続
- TXとTX側KM（キーボード、マウス）、RXとRX側KMは、USB接続
- 自由度の高いオーディオ制御
-
- TXマイク：ON/OFF
－ TXでOSD・ホットキーから - RXオーディオ：BIND/ TX接続PC/ RX接続PCを選択
－ RXでOSDから
- TXマイク：ON/OFF
- RS232設定（OSD設定）
- プラグアンドプレイ（ドライバーインストール不要）
- ファームウェアアップグレード可能
- 付加機能（OSD設定）
-
- コンソール使用（ログイン）のためのパスワード
- ログアウト時間
- OSDタイムアウト
- ホットキー変更
OSDイメージ
設定可能項目
画質調整
EDID設定
機器詳細
送信器（ＴＸ）
受信器（ＲＸ）
| TX前面 |
| a. 電源LED |
|
b. リンクLED （ON：リンク、点滅：送信中、OFF：リンクなし） |
|
c. モードLED （ON：RXフルアクセス、点滅：RX View-only OFF：RX非アクセス） |
|
d. モード選択ボタン （RXフルアクセス / View-only / 非アクセス） |
| e. コンソール USBマウス接続（Type-A） |
| f. コンソール USBキーボード接続（Type-A） |
| g. コンソール ビデオポート（D-sub 15メス） |
| h. CATケーブルポート（RJ45：RXと接続） |
| TX後面 |
| i. コンソール スピーカー接続ポート（3.5mm） |
| j. コンソール マイク接続ポート（3.5mm） |
|
k. シリアルポート （RJ12：同梱D-sub 9メスケーブル接続） |
| l. TX側PC接続 スピーカー出力ポート（3.5mm） |
| m. TX側PC接続 マイク入力ポート（3.5mm） |
|
n. TX側PC接続 ビデオポート （D-sub 15メス：KVM USB・PS2複合ケーブル接続） |
| o. 電源ジャック（DC９V） |

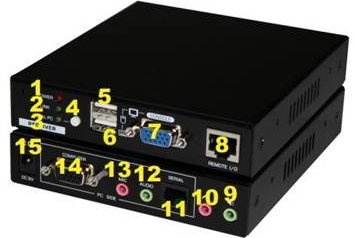

| RX前面 |
| 1. 電源LED |
|
2. リンクLED （ON：リンク、点滅：受信中、OFF：リンクなし） |
|
3. リモートLED （ON：TX側PC選択、OFF：RX側PC選択） |
|
4. モード選択ボタン （TX側PC /RX側PC 切替） |
| 5. コンソール USBマウス接続（Type-A） |
| 6. コンソール USBキーボード接続（Type-A） |
| 7. コンソール ビデオポート（D-sub 15メス） |
| 8. CATケーブルポート（RJ45：TXと接続） |
|
RX後面 |
| 9. コンソール スピーカー接続ポート（3.5mm） |
| 10. コンソール マイク接続ポート（3.5mm） |
|
11. シリアルポート （RJ12：同梱D-sub 9オスケーブル接続） |
| 12. RX側PC接続 スピーカー出力ポート（3.5mm） |
| 13. RX側PC接続 マイク入力ポート（3.5mm） |
|
14. RX側PC接続 ビデオポート （D-sub 15メス：KVM USB・PS2複合ケーブル接続） |
| 15. 電源ジャック（DC９V） |
機器諸元
| 項目 | |||
| 画面解像度 | 1920x1200@60 | ||
| 最大延長距離 | 300 m | ||
| 本体電源 | 9V DC | ||
| 消費電力 | TX：3W | RX：6.5W | |
| 重量 |
980 g |
||
| サイズ（L x W x H） | 134 x 120 x 26 mm | ||
| 筐体材質 |
メタル |
||
| 動作温度 |
0˚C ~ 40˚C |
||
| 保管温度 | -20˚C ~ 60˚C | ||
| 相対湿度 | 0 ~ 90% RH （結露なきこと） | ||
| 安全規格 | FCC、CE | ||
同梱物
- 送信器（TX）ｘ１
- 受信器（RX）ｘ１
- KVM USB・PS2複合ケーブル ｘ２
- RJ12／D-sub 9メスケーブル ｘ１
- RJ12／D-sub 9オスケーブル ｘ１
- 電源アダプター（DC 9V）ｘ２
