VGA KVM CAT延長器 KVM-PX300
概要

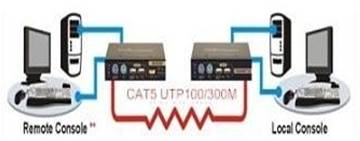

- VGA KVM 延長器
（CAT5e/CAT6ケーブル使用時 1920x1200@60、300m）
- ホットキー、直観的OSDによる操作または設定
- 画質調整機能（RGBスキュー、明るさ、シャープネス）
- RX（受信器）側で、TX（送信器）接続PC と RX接続PC を切替え使用可能－ RXフロントスイッチ・ホットキーから
- TX EDID 設定（RXまたはTX接続モニターのEDID使用）
－ RXでOSD・ホットキーから
- RX接続コンソール制御可能（ON/OFF/View Only）
－ TXでフロントスイッチ・ホットキーから
- TXとTX側PC、RXとRX側PCは、USBまたはPS2接続
- TXとTX側KM（キーボード、マウス）、RXとRX側KMは、USB接続
- プラグアンドプレイ（ドライバーインストール不要）
- ファームウェアアップグレード可能
- 付加機能（OSD設定）
-
- コンソール使用（ログイン）のためのパスワード
- ログアウト時間
- OSDタイムアウト
- ホットキー変更
OSDイメージ
設定可能項目
画質調整
EDID設定
機器詳細
送信器（ＴＸ）
TX前面
| a. 電源LED |
|
b. リンクLED （ON：リンク、点滅：送信中、OFF：リンクなし） |
| c. コンソール USBキーボード接続（Type-A） |
| d. コンソール USBマウス接続（Type-A） |
|
e. モード選択ボタン （RXフルアクセス / View-only /非アクセス） |
|
f. ビデオLED （ON：RXモニターON OFF：RXモニターOFF） |
|
g. コントロールLED （ON：RXアクセスON OFF：RXアクセスOFF） |
TX後面
| h. 電源ジャック（DC 5V） |
| i. CATケーブルポート（RJ45：RXと接続） |
|
j. TX側PC接続ビデオポート （D-sub 15メス：同梱KVM USB・PS2複合ケーブル接続） |
| k. ファームウェア更新ポート（USB Type-B） |
| l. コンソール ビデオポート（D-sub 15メス） |
受信器（ＲＸ）
RX前面
| 1. 電源LED |
|
2. リンクLED （ON：リンク、点滅：受信中、OFF：リンクなし） |
| 3. コンソール USBキーボード接続（Type-A） |
| 4. コンソール USBマウス接続（Type-A） |
| 5. モード選択ボタン（TX側PC/RX側PC切替） |
| 6. RX側PC選択表示LED |
| 7. TX側PC選択表示LED |
RX後面
| 8. 電源ジャック（DC 5V） |
| 9. CATケーブルポート（RJ45：TXと接続） |
|
10. RX側PC接続 ビデオポート （D-sub 15メス：同梱KVM USB・PS2複合ケーブル接続） |
| 11. ファームウェア更新ポート（USB Type-B） |
| 12. コンソール ビデオポート（D-sub 15メス） |
機器諸元
| 項目 | |||
| 画面解像度 | 1920x1200@60 | ||
| 最大延長距離 | 300 m | ||
| 本体電源 | 5V DC | ||
| 消費電力 | TX：2.5W | RX：6W | |
| 重量 |
610 g |
||
| サイズ（L x W x H） | 131 x 65 x 26 mm | ||
| 筐体材質 |
メタル |
||
| 動作温度 |
0˚C ~ 40˚C |
||
| 保管温度 | -20˚C ~ 60˚C | ||
| 相対湿度 | 0 ~ 90% RH （結露なきこと） | ||
| 安全規格 | FCC、CE | ||
同梱物
- 送信器（TX）ｘ１
- 受信器（RX）ｘ１
- KVM USB・PS2複合ケーブル ｘ２
- 電源アダプター（DC 5V）ｘ２
