HDMI 4K 4x4 汎用ビデオプロセッサ VP46
概要
-
4K30P 4x4シームレス マトリクス スイッチャー
（スイッチング速度40ms以下）
-
ビデオウォール機能
-
マルチビュー機能
- フロントパネル、リモコンによるOSD設定操作。
RS232コントロール。Webブラウザ簡易設定。
- 多数のテンプレート標準装備
- 映像二層構造、および 出力表示領域・入力切取領域の任意設定可
活用例

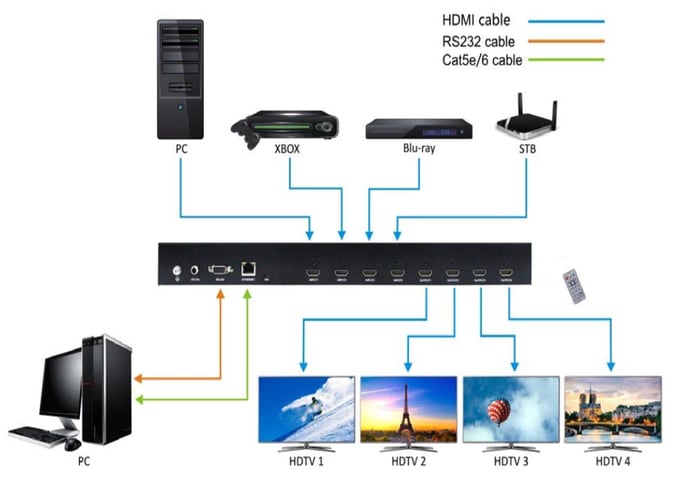

１）4x4シームレススイッチャー
２）ビデオウォール
３）マルチビュー
４）映像二層構造
５）出力表示領域設定
６）入力切取領域設定
本体とリモコン
Ａ）フロントパネル
| ① 液晶画面とIR受信ポート |
| ② 出力選択ボタン（上段）と入力選択ボタン（下段） |
| ③ メニューボタン |
Ｂ）リアパネル
| ① 電源ジャック（12V 2A ロック機構） |
| ② RS232ポート（D-sub 9メス） |
| ③ RJ45 |
| ④ ファームウェアアップグレードポート |
| ⑤ HDMI入力 |
| ⑥ HDMI出力 |
Ｃ）リモコン
| ① 電源ON/OFF |
| ② ミュート |
|
③ CH1ソース切替 |
|
④ シームレスマトリクスモード（赤） |
|
⑤ ビデオウォールモード（緑） |
|
⑥ マルチビューモード（青） |
|
⑦ ミラービデオウォールモード（黄） |
|
⑧ メニューボタン |
| ⑨ 全出力選択 |
| ⑩ 操作項目選択（▲▼◀▶）と決定（OK） |
| ⑪ OSD表示・非表示 |
| ⑫ メニューボタン（⑧と同じ） |
| ⑬ マトリクスモードにおける、各出力への入力選択 |
仕様
| 項目 | 内容 |
| ビデオ | 4K30Pまで |
| HDCP | HDCP 2.2、1.4 |
| オーディオ | 2チャンネル、サンプリング 最大192 kHz・24ビット |
| サイズ | 438 x 205 x 44 mm（1U 19" ラックマウント） |
| 重量 | 2,710 g |
| 消費電力 | 20W (max) |
| 電源アダプター | 12V 2A ロック機構 |
| 動作温度 | -5 ～ 40 ℃ |
| 相対湿度 | 5 ～ 90％RH |
| 安全規格 | FCC、CE |
